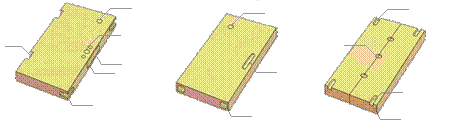

家具面板，住宅用面板，以及全套现代化厨房等各种部件的自动加工系统。并且，提供可使用条形码的门加工生产线，以及通过控制台进行按计划自动加工的系统，软件?硬件都能满足顾客的需要。
NZ-1071PB
■可构成加工门的FA生产线
■同时进行手柄部,铰链部加工的高性能机器
■每分50米的高速移动
| |
NZ-1071PB-1024 |
| 加工木材尺寸 |
长 |
1,500～2,400 mm |
| 宽 |
300～1,000 mm |
| 厚 |
25～40 mm |
主轴
固定侧 |
No.1 |
水平5轴钻孔部件 |
电动机 |
1.0 kW |
| 转速 |
3,600 r.p.m. |
| No.2 |
单轴钻孔部件 |
电动机 |
1.0 kW |
| 转速 |
3,600 r.p.m. |
| No.3 |
水平镂铣轴 |
电动机 |
2.2 kW |
| 转速 |
18,000 r.p.m. |
| No.4 |
水平镂铣轴
(反转) |
电动机 |
2.2 kW |
| 转速 |
18,000 r.p.m. |
主轴
移动侧 |
No.5 |
垂直镂铣轴 |
电动机 |
2.2 kW |
| 转速 |
18,000 r.p.m. |
| No.6 |
垂直镂铣轴 |
电动机 |
2.2 kW |
| 转速 |
18,000 r.p.m. |
| No.7 |
垂直单轴钻孔部件 |
电动机 |
1.0 kW |
| 转速 |
3,600 r.p.m. |
| No.8 |
水平镂铣轴 |
电动机 |
2.2 kW |
| 转速 |
18,000 r.p.m. |
| No.9 |
水平镂铣轴
(深切削用) |
电动机 |
3.7 kW |
| 转速 |
18,000 r.p.m. |
| No.10 |
水平单轴钻孔部件 |
电动机 |
1.0 kW |
| 转速 |
3,600 r.p.m. |
行程
(快速移动速度) |
固定侧 |
X轴 |
3,075 mm (50m/min.) |
| Y轴 |
175 mm (20m/min.) |
| Z轴 |
100 mm (10m/min.) |
| 移动侧 |
U轴 |
3,075 mm (50m/min.) |
| V轴 |
175 mm (20m/min.) |
| W轴 |
100 mm (10m/min.) |
| A轴 |
1,000 mm (10m/min.) |
| 送材 |
0.2 kW, (50 m/min.) |
| NC系统 |
HEIAN-FANUC |
NZ-451P
■不用夹具
■可构成加工门的FA生产线
■开口部等的加工
| |
NZ-451PBS-0921 |
| 主轴 |
No.1 180°旋转的水平镂铣刀/钻头 |
2.2 kW |
| No.2 镂铣轴 |
3.7 kW |
| No.3 镂铣轴 |
3.7 kW |
| No.4 子镂铣轴 |
2.2 kW |
| 行程(快速移动速度) |
X轴 |
2,800 mm (24 m/min.) |
| Y轴 |
800 mm (15 m/min.) |
| Z轴 |
150 mm (6 m/min.) |
| U轴 |
550 mm (10 m/min.) |
| V轴 |
550 mm (10 m/min.) |
| 台面 |
升降传送式台面 |
| NC系统 |
HEIAN-FANUC |
DNZ-931PBS
■门左侧或右侧的单边自动切削
| |
DNZ-931PBS-2412 |
| 主轴 |
No.1, 2, 5 镂铣轴 |
2.2 kW |
| No.3, 8, 9 钻孔轴 |
1.0 kW |
| No.4 镂铣轴 |
3.7 kW |
| No.6, 7 锯轴 |
空气电动机 |
| 台面 |
大小 |
2,400×1,200 mm |
| 行程(快速移动速度) |
X轴 |
3,000 mm (60 m/min.) |
| Y轴 |
200 mm (20 m/min.) |
| Z轴 |
200 mm (20 m/min.) |
| NC系统 |
HEIAN-FANUC |
FDR-431PHR
■能自动进行门全道工序的加工
■组块式台面，不需要夹具
| |
FDR-431PHR-D4-1325B |
| 主轴 |
No.1, 4 |
90°旋转式水平两头镂铣轴 |
电动机 |
3.7 kW x 2 |
| 转速 |
18,000 r.p.m. |
| No.2, 3 |
镂铣轴 |
电动机 |
5.5 kW x 2 |
| 转速 |
18,000 r.p.m. |
| No.5, 8 |
単轴水平钻 |
电动机 |
50 W x 2 |
| 转速 |
3,600 r.p.m. |
| No.6, 7 |
単轴钻 |
电动机 |
0.75 kW x 2 |
| 转速 |
3,600 r.p.m. |
| 行程(快速移动速度) |
X轴 |
1,300 mm (24 m/min.) |
| Y轴 |
3,120 mm (24 m/min.) |
| Z轴 |
200 mm (10 m/min.) |
| 台面 |
组块式纵向长的台面 |
1,100 x 2,500 mm |
| 最大加工寸法 |
宽 x 长 x 厚 |
1,000 x 2,400 x 50 mm |
| NC系统 |
HEIAN-FANUC |
ER-531PHR
■自动进行门全道工序的加工
■组块式台面不需要夹具(选项)
■多用途NC镂铣机
| |
ER-531PHR-D1S1-2513 |
| 主轴 |
No.1 |
90°旋转式水平双头镂铣轴 |
电动机 |
2.2 kW x 2 |
| 转速 |
18,000 r.p.m. |
| No.2, 4 |
镂铣轴 |
电动机 |
4.5 kW x 1 |
| 转速 |
18,000 r.p.m. |
| No.3 |
水平镂铣轴 |
电动机 |
2.2 kW x 1 |
| 转速 |
18,000 r.p.m. |
| No.5 |
90°旋转式水平双头镂铣轴 |
电动机 |
2.2 kW x 2 |
| 转速 |
18,000 r.p.m. |
| No.6 |
90°旋转式锯轴 |
电动机 |
1.8 kW x 1 |
| 转速 |
5,000 r.p.m. |
| No.7 |
单轴钻头 |
电动机 |
0.75 kW x 1 |
| 转速 |
3,600r.p.m. |
| 行程(快速移动速度) |
X轴 |
3,300 mm (30 m/min.) |
| Y轴 |
1,450 mm (30 m/min.) |
| Z轴 |
150 mm (6 m/min.) |
DNZ-931PBS
| |
DNZ-931PBS-2412 |
| 主轴 |
No.1 |
水平镂铣轴(上轴) |
电动机 |
2.2 kW x 2 |
| 最大夹头直径 |
φ16 mm |
| 转速 |
4,000～18,000 r.p.m. |
| No.2 |
垂直镂铣轴(上轴) |
电动机 |
2.2 kW x 2 |
| 最大夹头直径 |
φ16 mm |
| 转速 |
4,000～18,000 r.p.m. |
| No.3 |
垂直钻孔轴(上轴) |
电动机 |
1.0 kW x 2 |
| 轴端形状 |
M8 |
| 转速 |
60 Hz 3,600 r.p.m. |
| No.4 |
水平镂铣轴(上轴) |
电动机 |
2.2 kW x 2 |
| 最大夹头直径 |
φ16 mm |
| 转速 |
4,000～18,000 r.p.m. |
| No.5 |
水平镂铣轴(下轴) |
电动机 |
3.7 kW x 2 |
| 最大夹头直径 |
φ20 mm |
| 转速 |
4,000～18,000 r.p.m. |
| No.6 |
水平镂铣轴(下轴) |
电动机 |
2.2 kW x 2 |
| 最大夹头直径 |
φ16 mm |
| 转速 |
4,000～18,000 r.p.m. |
| No.7, 8 |
水平切割轴(下轴) |
输出 |
空气电动机式 |
| 刀具 |
φ50×φ5×2.4 mm |
| 转速 |
30,000 r.p.m. |
| No.9 |
水平钻孔轴(下轴) |
电动机 |
1.0 kW x 2 |
| 轴端形状 |
M8 |
| 转速 |
60Hz 3,600 r.p.m. |
| 行程(快速移动速度) |
X轴 |
3,200 mm (60 m/min) |
| Y轴 |
200 mm (20 m/min) |
| Z轴 |
200 mm (10m/min) |
| NC系统 |
HEIAN-FANUC |

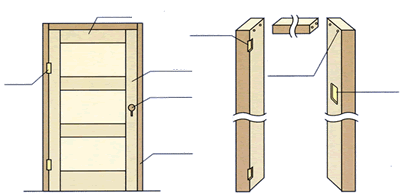

对木门的纵框和横框进行钻孔，插榫，倒角等加工的机器。
RP-2500/5N
■也可进行镶板的倒角加工(选项)
■带SoftProFW-RP加工软件
| |
RP-2500/5N |
| 横框加工 |
长 |
250～700 mm |
| 宽 |
80～600 mm (最多同时加工3件) |
| 80～380 mm (最多同时加工6件) |
| 厚 |
20～40 mm |
| 纵框加工 |
长 |
350～2,400 mm |
| 宽 |
100～200 mm |
| 厚 |
20～40 mm |
| 主轴 |
钻孔 |
1轴 (0.6 kW) |
| 胶粘 |
1轴 |
| 插榫 |
1轴 (φ12mm) |
| 切割 |
2轴 (3.7 kW × 2) |
|
|
