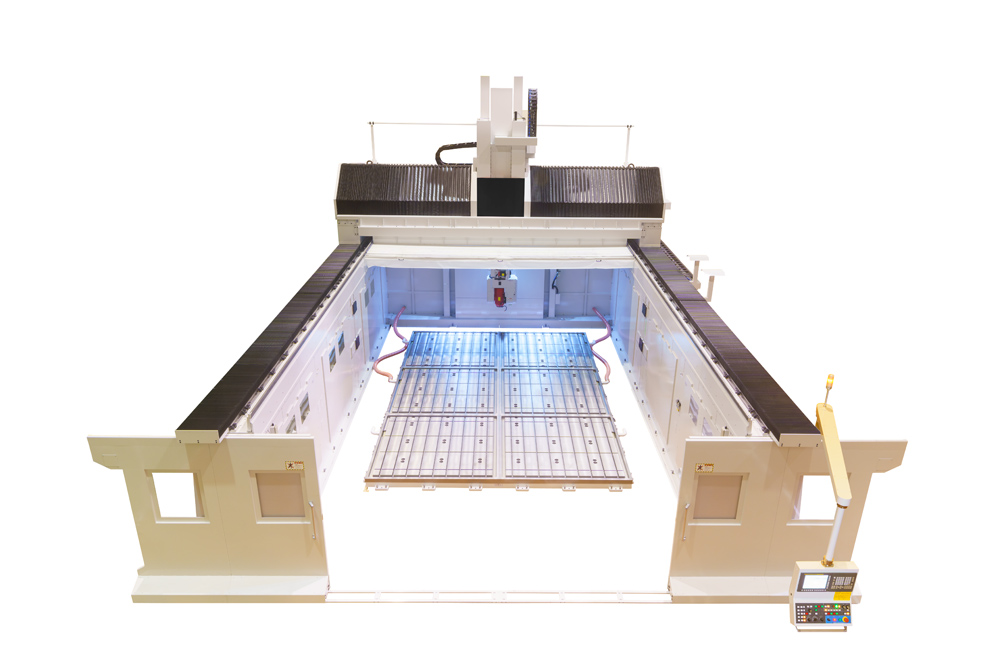

・Ｚ軸4本レール、ツインサーボ制御を採用し、ワンランク上の切削肌を実現
・Ｚ軸ストローク1,600mmにより、大型ワーク加工が可能

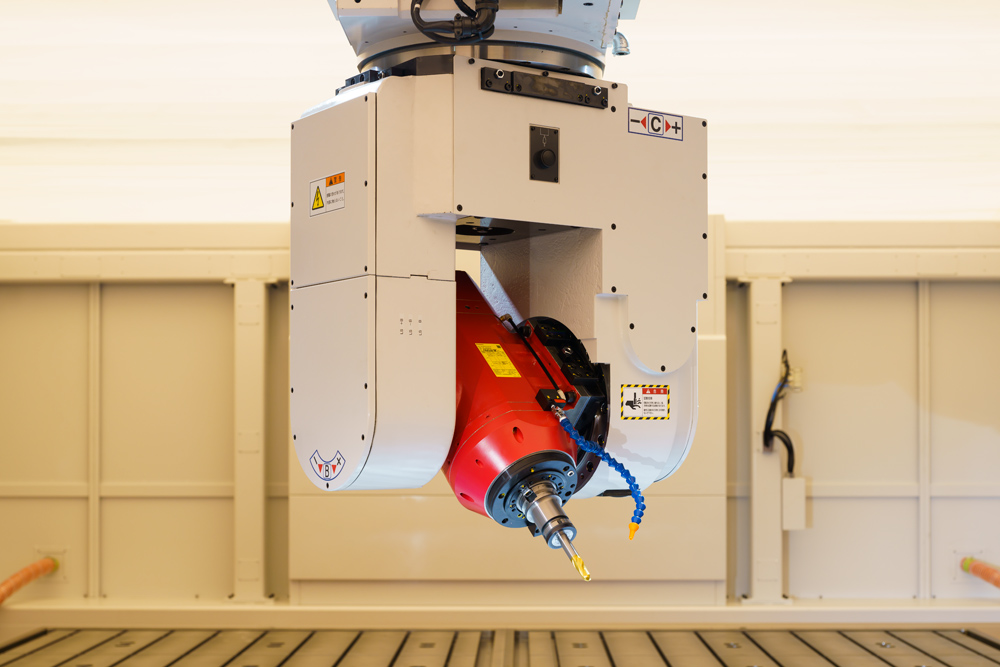

| 主軸 | No.1 | 11/15kw(ｵｲﾙﾐｽﾄ式) 5軸ﾍｯﾄﾞ 20,000min-1 BBT40 |
| 強制油冷式 高速/低速自動切換え式 | ||

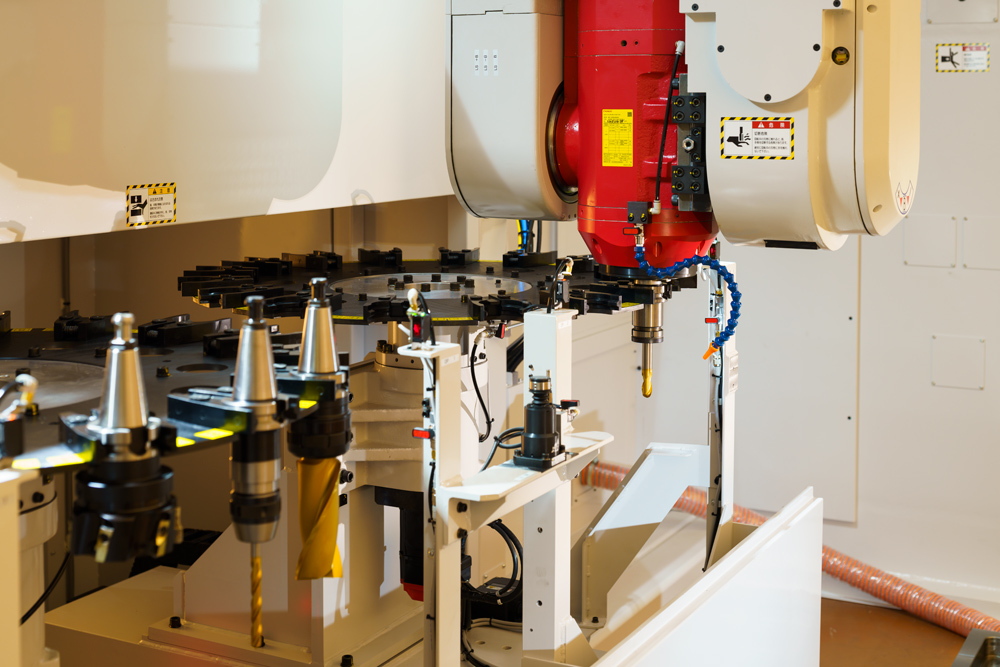

| 30本ﾏｶﾞｼﾞﾝ | ||

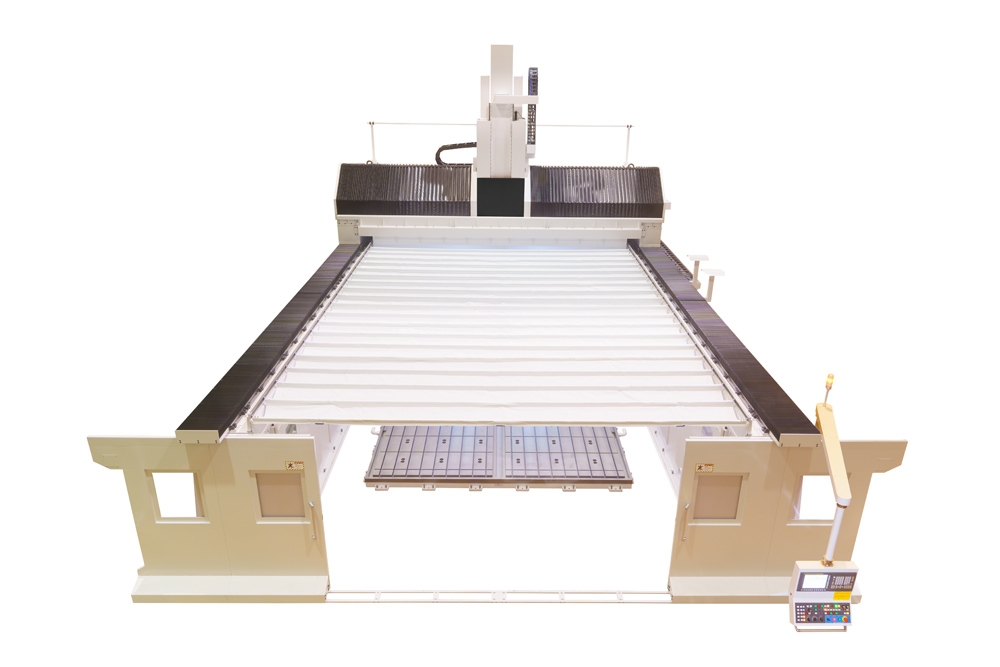

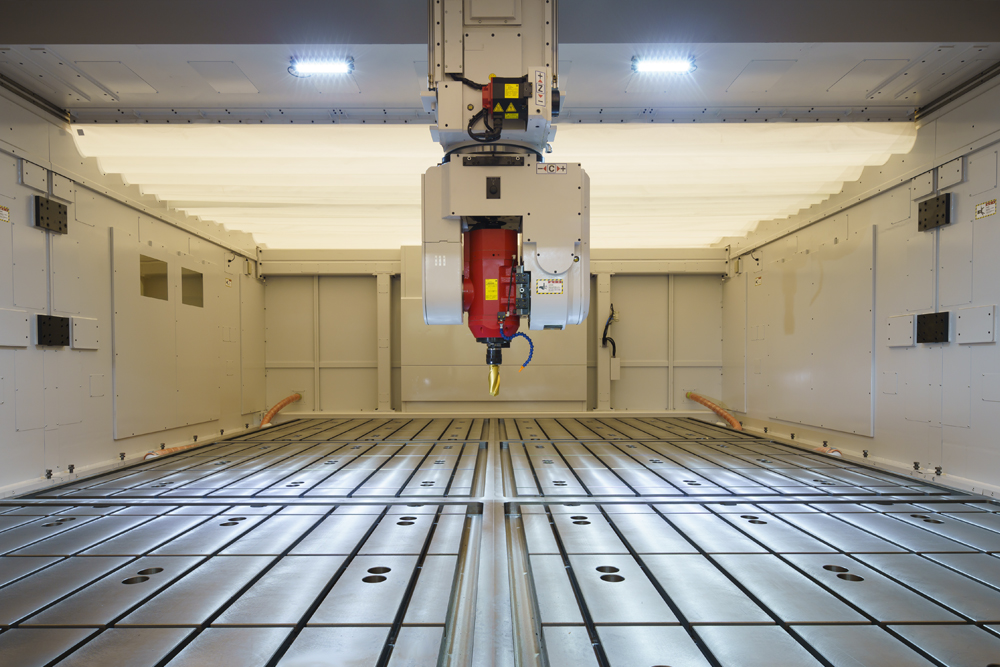

| テーブル | サイズ | 4,000mm x 6,000mm（T溝付吸着兼用縦長ﾃｰﾌﾞﾙ) 溝幅18mm |
| 吸着ブロア | 5.5kw x 2 | |
| ストローク 早送り速度 |
X1,X2(前後) | 6,500mm・30m/min |
| Y1,Y2(左右) | 4,500mm・30m/min | |
| Z1,Z2(上下) | 1,600mm・10m/min | |
| B(傾斜) | ±110°・5,000°/min | |
| C(旋回) | ±270°・5,000°/min | |

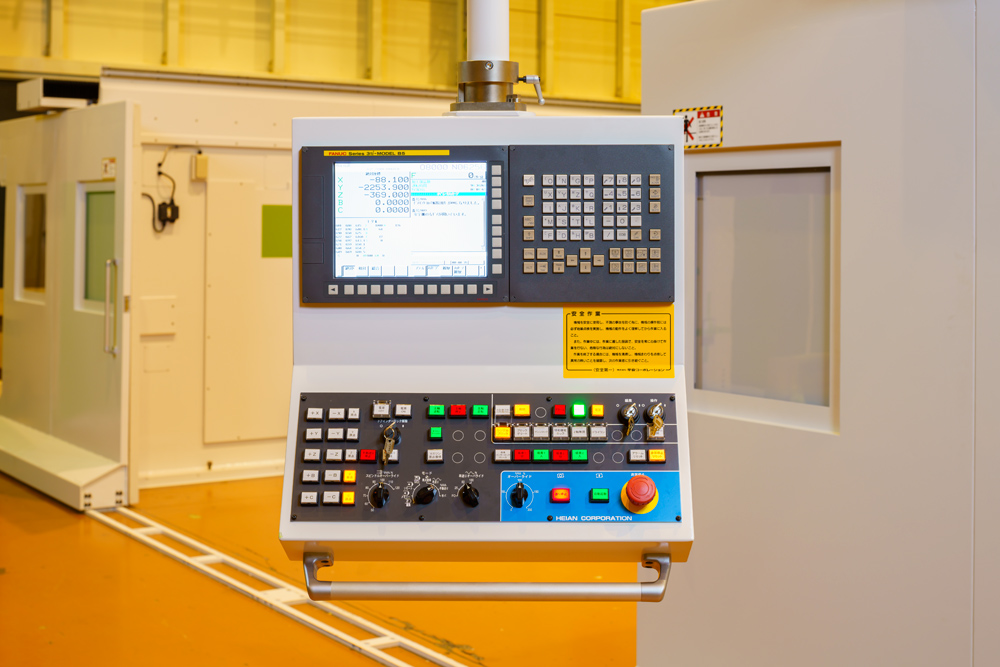

| その他 | NC装置 | HEIAN-FANUC |
| 所用圧縮空気 | 0.5MPa | |
| 機械本体寸法 | 9,100mm×13,000mm×6,500mm | |

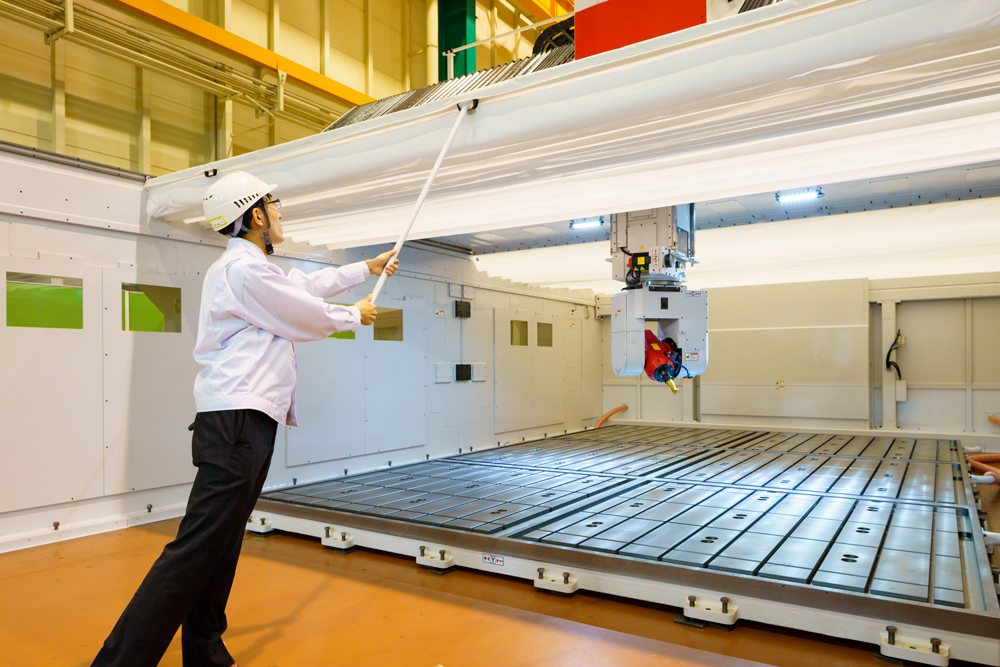

| ＊ﾐｽﾄ回収装置取付 *天井ｶｰﾃﾝ式ｶﾊﾞｰ取付 *X,Y軸摺動部ｳｪｲｶﾊﾞｰ付 | ||

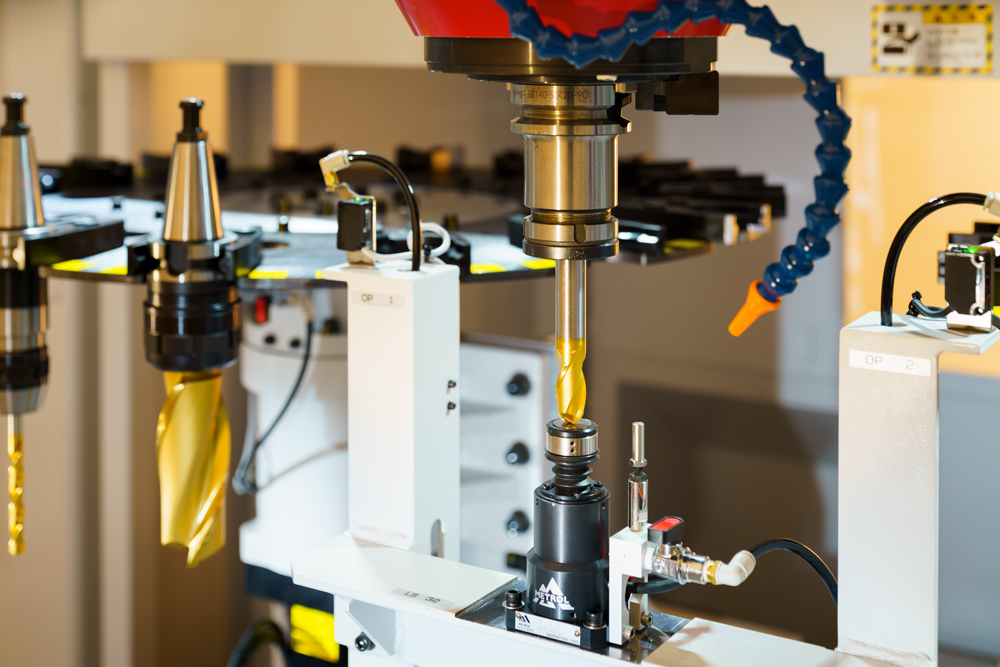

| ＊3色ｼｸﾞﾅﾙﾀﾜｰ取付 *工具長自動測定装置付 | ||
