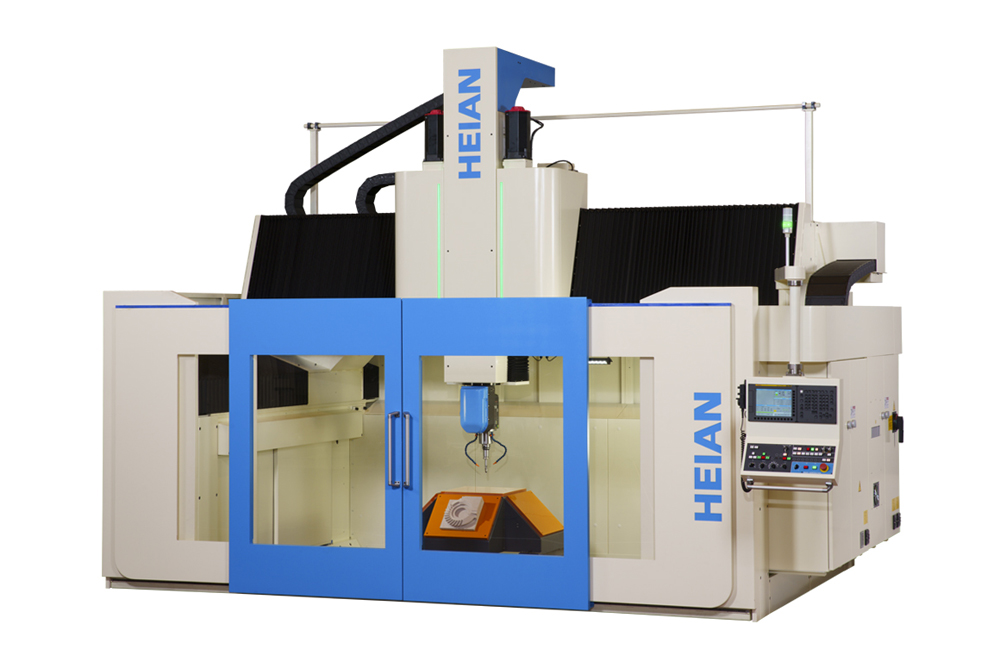

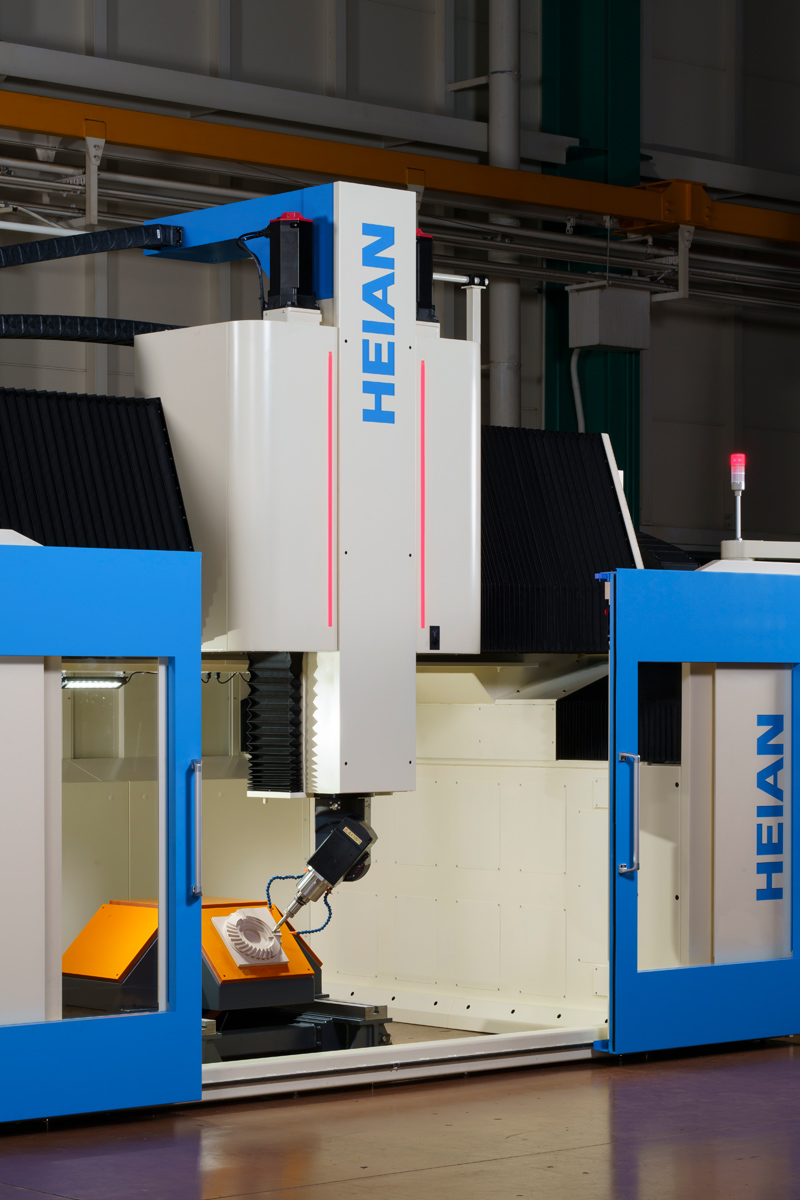

・機動性の高い小型主軸を採用
・設置スペースの縮小を実現

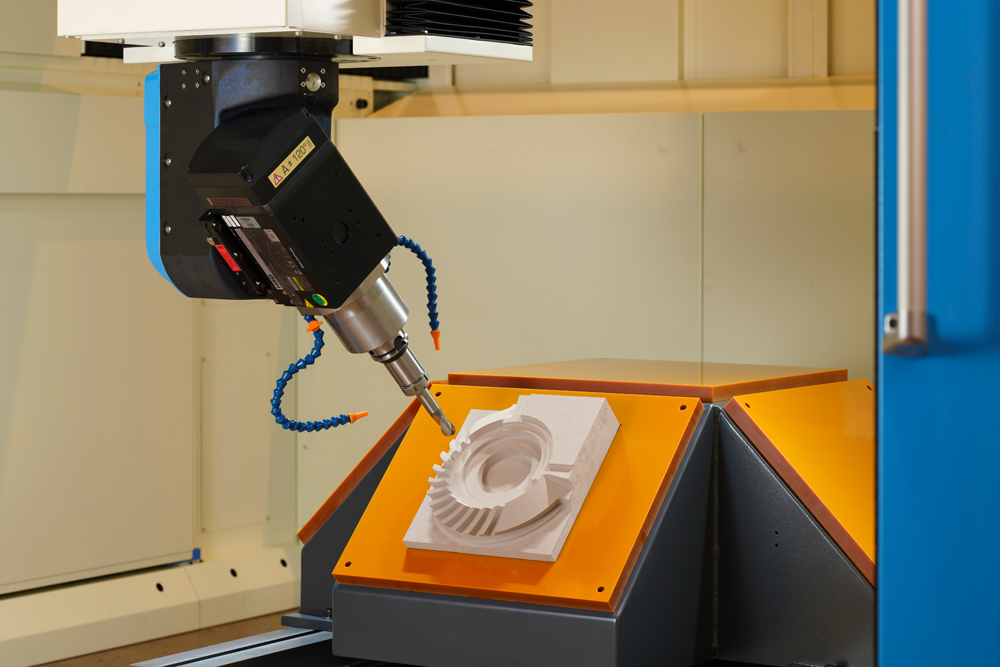

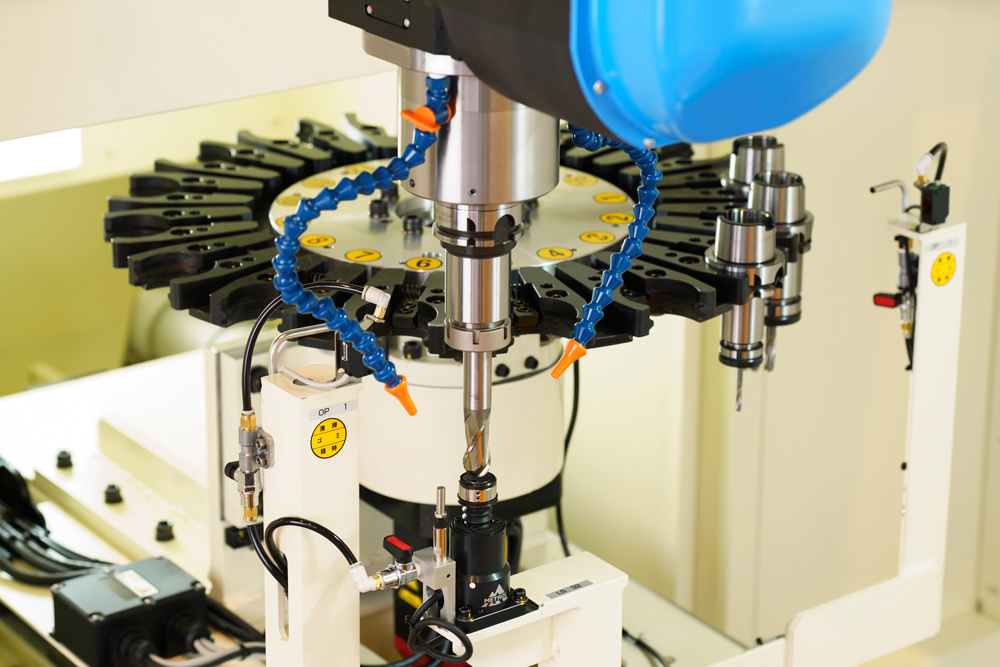

| 主軸 | No.1 | 15/18kw(ｸﾞﾘｽ潤滑方式) 18,000min-1 HSK-A63 液冷却 |

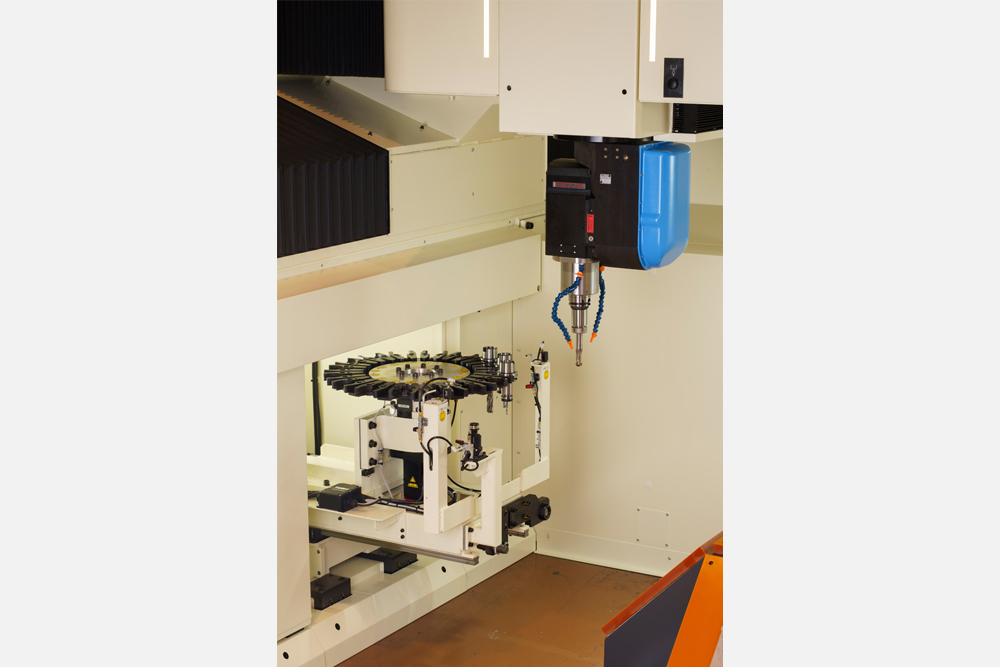

| 工具収納本数 16本(ﾀﾞｲﾚｸﾄ交換式) | ||
| テーブル | サイズ | 2,000×1,400mm T溝付吸着兼用横長ﾃｰﾌﾞﾙ(溝幅18mm、200mmﾋﾟｯﾁ×6本) |
| 吸着ブロワ | 5.5kw×1台 | |
| ストローク 早送り速度 |
X軸(ｶﾞﾝﾄﾘｰ前後) | 1,400mm ・ 30m/min |
| Y軸(主軸左右) | 2,200mm ・ 30m/min | |
| Z軸(主軸上下) | 800mm ・ 20m/min | |
| A軸(主軸傾斜) | ±120° ・ 8,000°/min | |
| C軸(主軸旋回) | ±360° ・ 8,000°/min | |

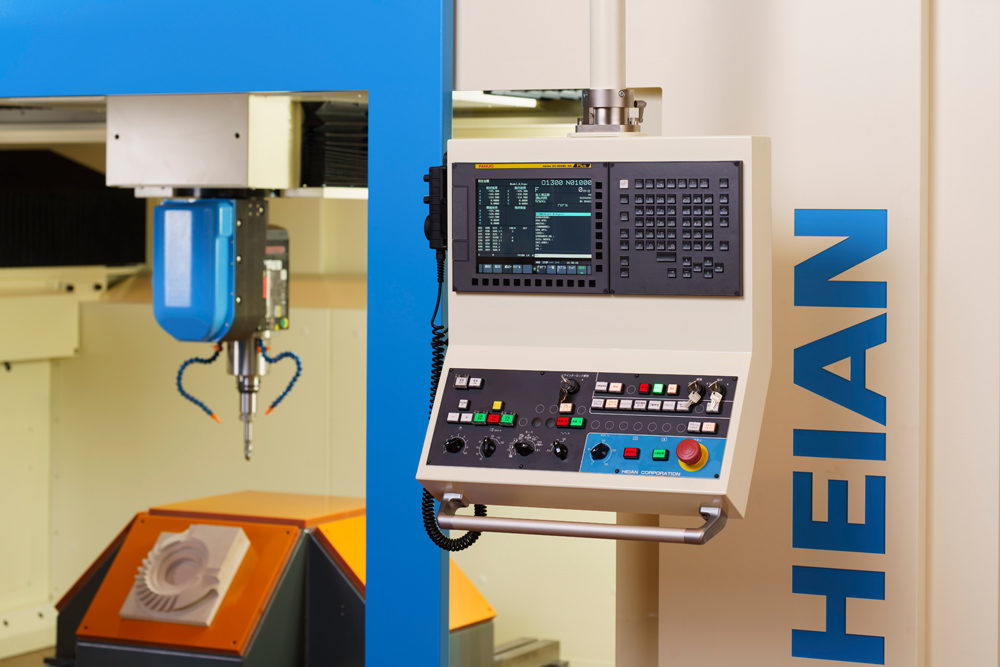

| その他 | NC装置 | HEIAN-FANUC |
| 所用圧縮空気 | 0.5MPa | |

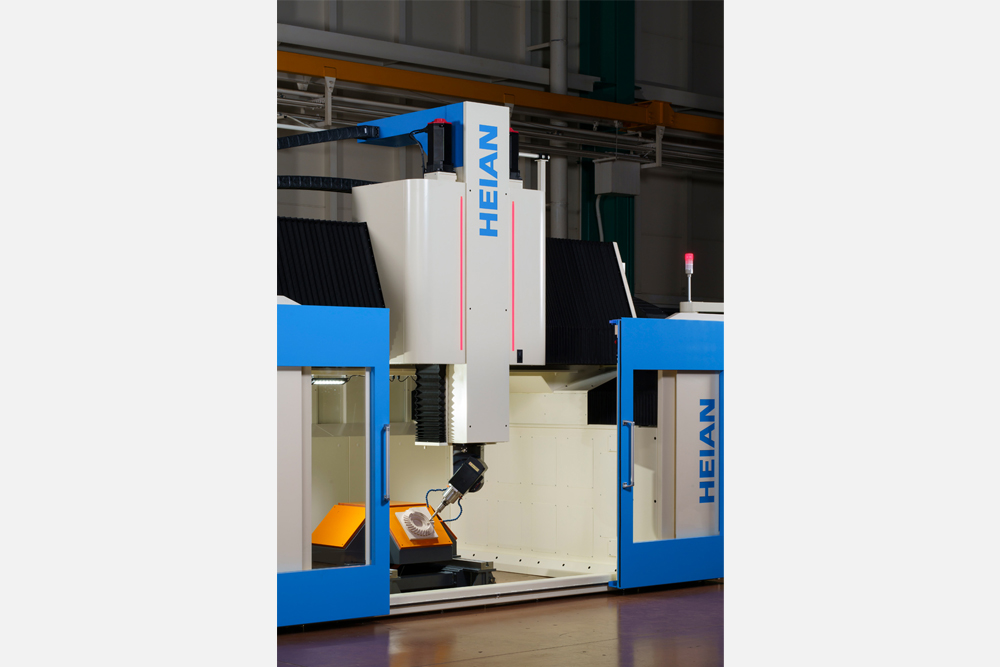

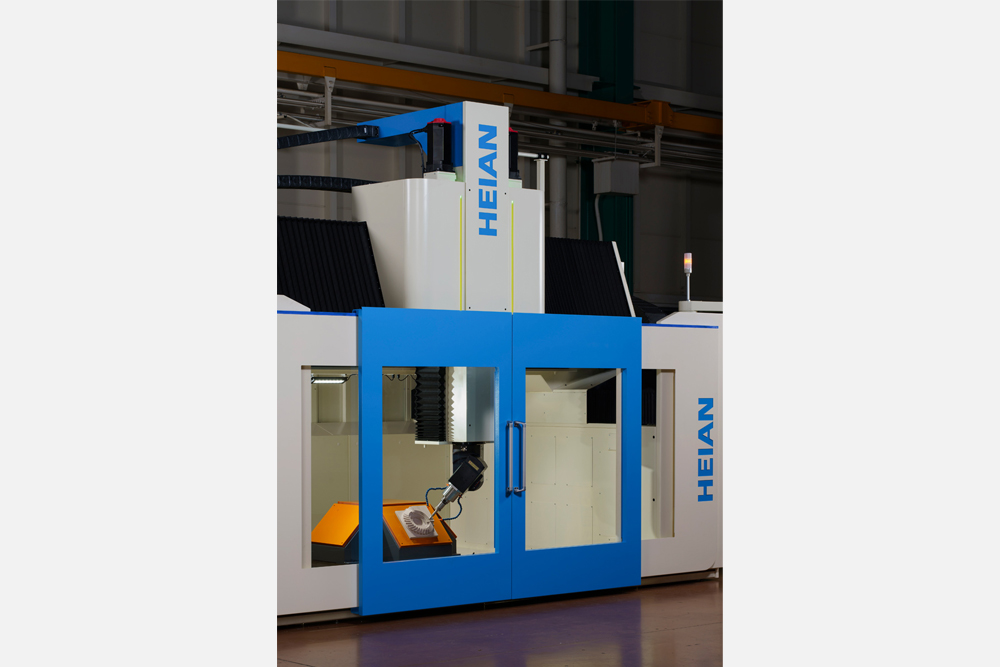

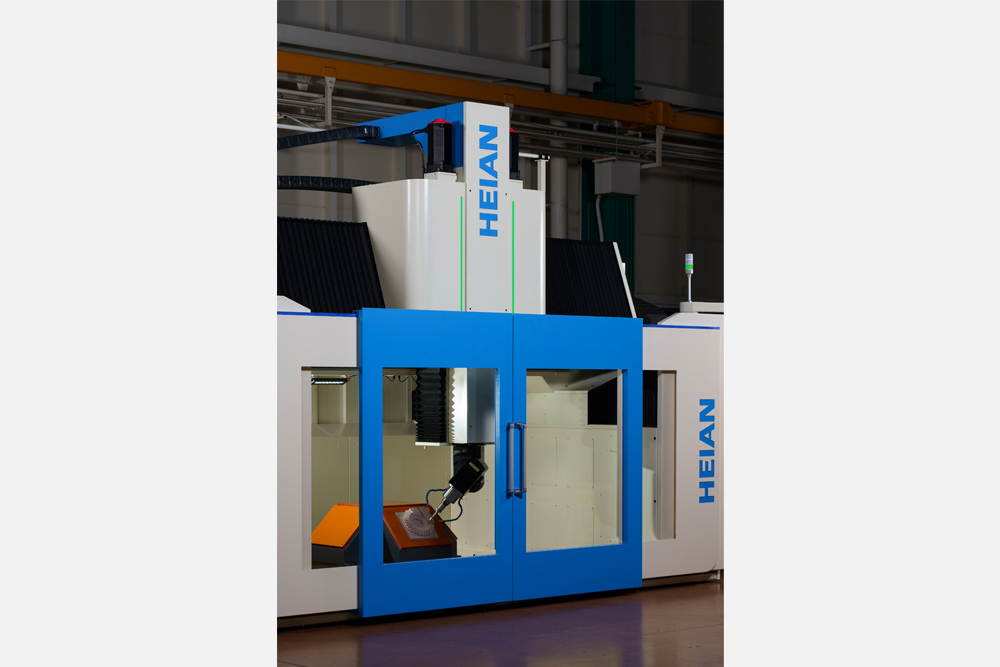

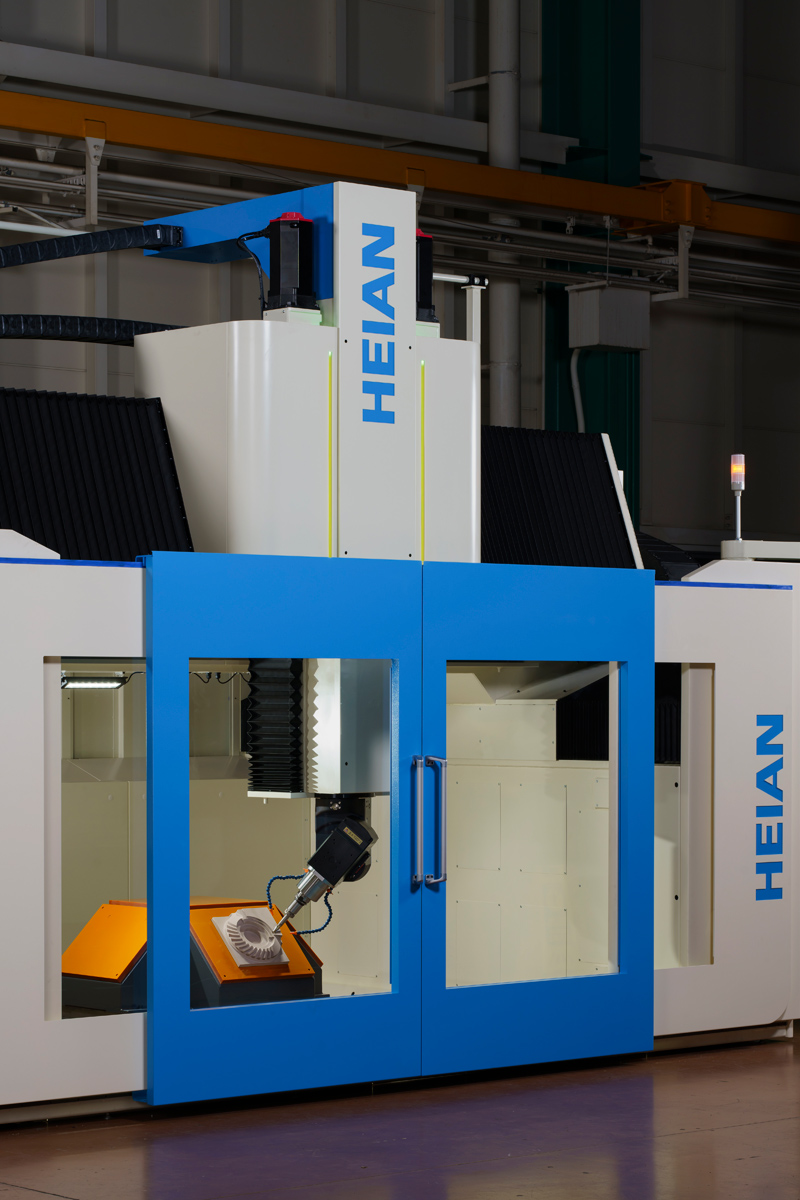

| 機械本体寸法 | 6,100mm×4,150mm×4,100mm |
