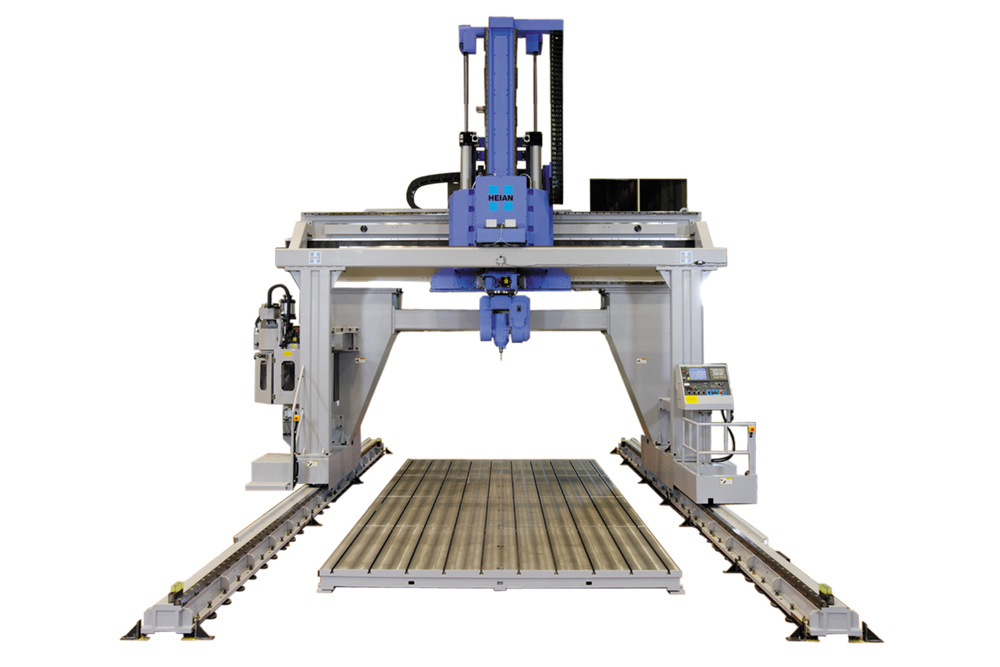

・Z軸ストロークが2100㎜とミニバン程度の大きさまでの加工が可能。
・自動車の複雑な3次元サーフェスを忠実に再現することができます。
| 主軸 | No.1 | 11/15KW(ｵｲﾙﾐｽﾄ式) 20,000min-1HSK-63F 油冷 高速／低速 |
| ﾏｶﾞｼﾞﾝ12本 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 3,100mm x 6,600mm (T溝式縦長ﾃｰﾌﾞﾙ) |
| ｽﾄﾛｰｸ・ 早送り速度 | X軸(ｶﾞﾝﾄﾘｰ前後) | 6,500mm･24m/min |
| Y軸(ﾍｯﾄﾞ左右) | 3,500mm･24m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 2,100mm･20m/min | |
| A軸(主軸ﾓｰﾀ傾斜) | ±110ﾟ･4,000ﾟ/min | |
| C軸(主軸ﾓｰﾀ旋回) | ±210ﾟ･4,000ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 6,774mm x 10,953mm x 6,939mm |
