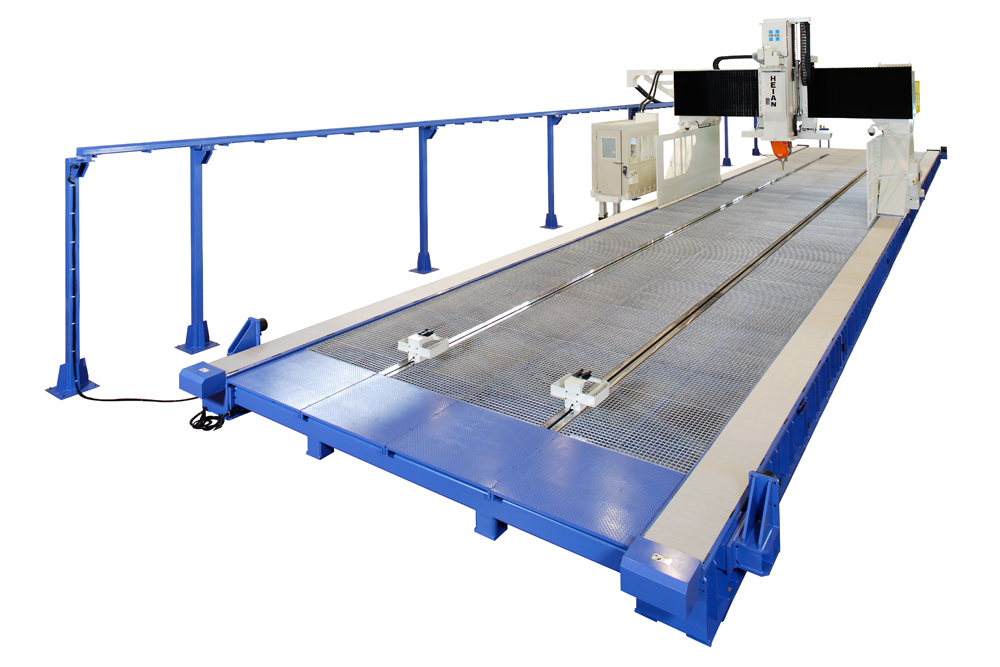

・63kwの主軸(5軸制御)を有し、車輌等のアルミ部材加工を行う大型ガントリーミラー。
・大径メタルソーサブマガジンを装備し、長尺の端部切断等の加工もできます。
| 主軸 | No.1 | 64KW(ｵｲﾙｴｱｰ潤滑) 15,000r.p.m HSK-A100 油冷 |
| ﾏｶﾞｼﾞﾝ14本，鋸軸用ｻﾌﾞﾏｶﾞｼﾞﾝ(φ500ﾒﾀﾙｿｰ)・重量工具用ｻﾌﾞﾏｶﾞｼﾞﾝ各1 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 5259mm x 35300mm(ｸﾞﾚｰﾁﾝｸﾞ寸法）Tｽﾛｯﾄ×2列・ﾁｯﾌﾟｺﾝﾍﾞｱ×3列 |
| ｽﾄﾛｰｸ 早送り速度 | X軸(ｶﾞﾝﾄﾘｰ前後) | 30500mm･40m/min |
| Y軸(ﾍｯﾄﾞ左右) | 4700mm･25m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 1500mm･10m/min | |
| A軸(主軸旋回) | +100ﾟ～-125ﾟ･3600ﾟ/min | |
| C軸(主軸傾斜) | +390ﾟ～-210ﾟ･3600ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 41800mm x 10350mm x 7150mm |
