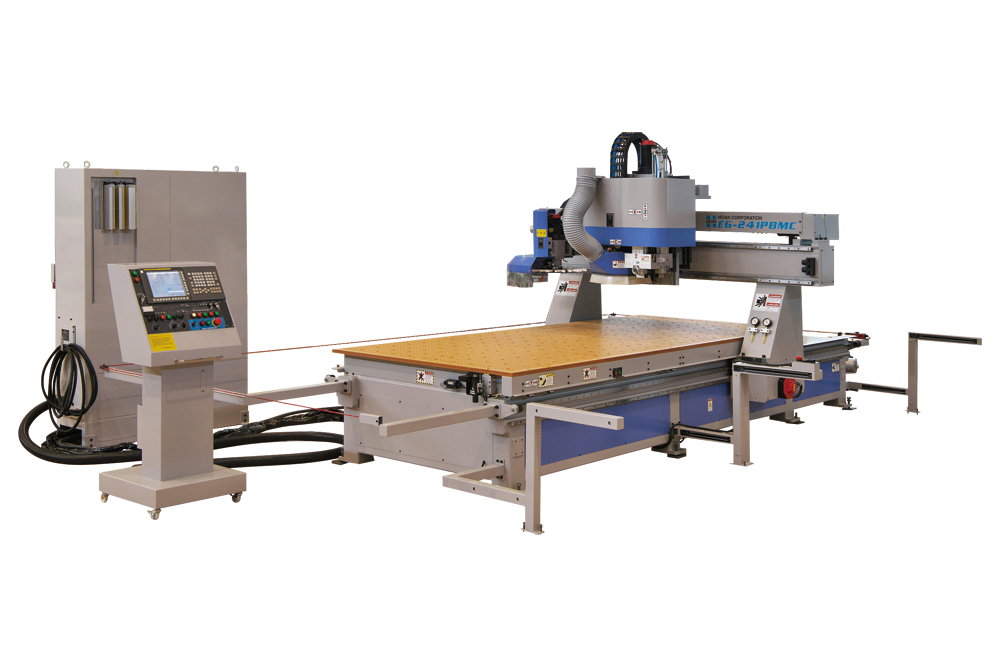

・主軸は11kw高出力、アタッチメント対応の旋回式で幅広い加工に対応。
・ボーリング軸による垂直、水平方向の穴あけ加工が可能
| 主軸 | No.1 | 11kW(ｸﾞﾘｰｽ封入式) 24,000min-1HSK63F 正転／逆転 ｱﾀｯﾁﾒﾝﾄ対応 |
| ﾏｶﾞｼﾞﾝ12本 | ||
| No.2 | 1.7kW 32mmﾋﾟｯﾁﾌﾚｷｼﾌﾞﾙﾎﾞｰﾘﾝｸﾞ軸 5,000min-1(垂直軸) | |
| 垂直軸:X平行3軸,Y平行6軸，水平両頭軸:Ｘ･Ｙ平行各1軸，鋸軸:Ｘ･Ｙ平行各1軸 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1,585mm x 3,750mm 吸着式縦長ﾃｰﾌﾞﾙ(上面ﾍﾞｰｸﾗｲﾄ取付) |
| 吸着ﾌﾞﾛｱ | 5.5kw×2 | |
| ｽﾄﾛｰｸ・ 早送り速度 | X軸(主軸左右) | 2,025mm・50m/min |
| Y1･Y2軸(ﾋﾞｰﾑ前後) | 4,000mm・80m/min | |
| Z軸(主軸上下) | 350mm･20m/min | |
| C軸(No.1主軸旋回) | ±360ﾟ・8000ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 0.5MPa | |
| 機械本体寸法 | 4,015mm x 6,233mm x 2,380mm |
