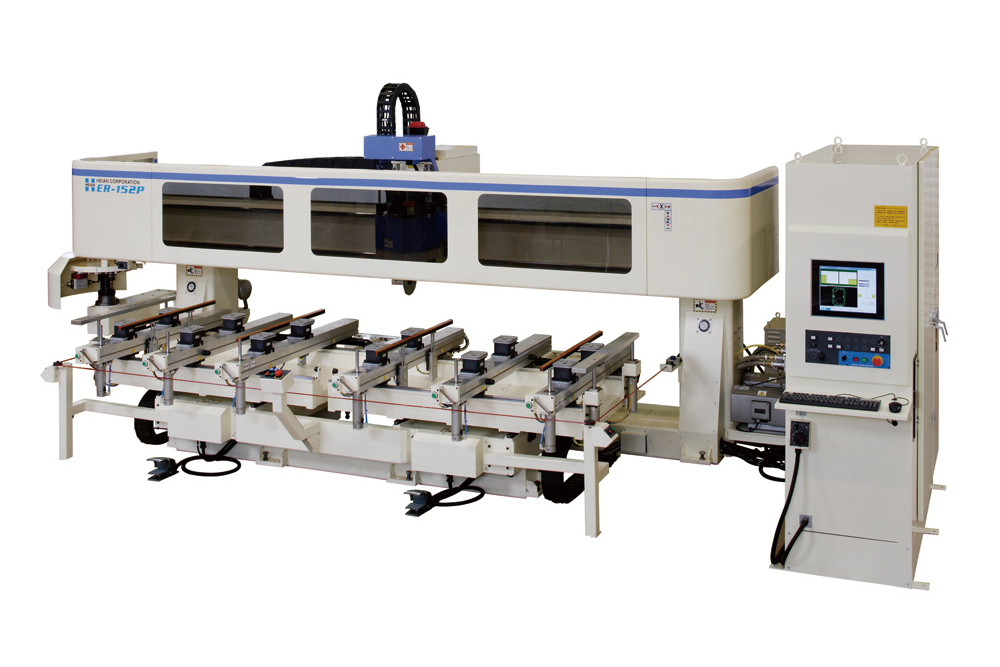

ドア加工機ER-152PMC-1613WBP
・旋回機能付きATC主軸により、各種加工に対応。
・テーブル上面はパッド式を採用し材料セットが容易。
| 主軸 | No.1 | 13.5KW(ｸﾞﾘｽ封入式) Max24,000rpm 正/逆転 HSK-63F ｱｸﾞﾘｹﾞｰﾄ対応 |
| ﾏｶﾞｼﾞﾝ12本 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1600mm x 1250mm (吸着ﾌﾞﾛｯｸ型横長ﾃｰﾌﾞﾙ) |
| 吸着ﾌﾞﾛｯｸ3列/1ﾃｰﾌﾞﾙ・吸着ﾊﾟｯﾄﾞ4個/1ﾌﾞﾛｯｸ | ||
| 吸着ﾌﾞﾛｱ | 1.25KW x 2 (真空ﾎﾟﾝﾌﾟ) | |
| ｽﾄﾛｰｸ･ 早送り速度 | X軸(ﾍｯﾄﾞ左右) | 3660mm･80m/min |
| Y軸(ﾃｰﾌﾞﾙ前後) | 1440mm･50m/min | |
| V軸ﾃｰﾌﾞﾙ前後) | 1440mm･50m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 250mm･20m/min | |
| C軸(主軸旋回) | 360ﾟ･8000ﾟ/min | |
| その他 | 対話ソフト | HEIANPRO-W |
| NC装置 | HEIAN-FANUC | |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 5998mm x 2730mm x 2366mm |
