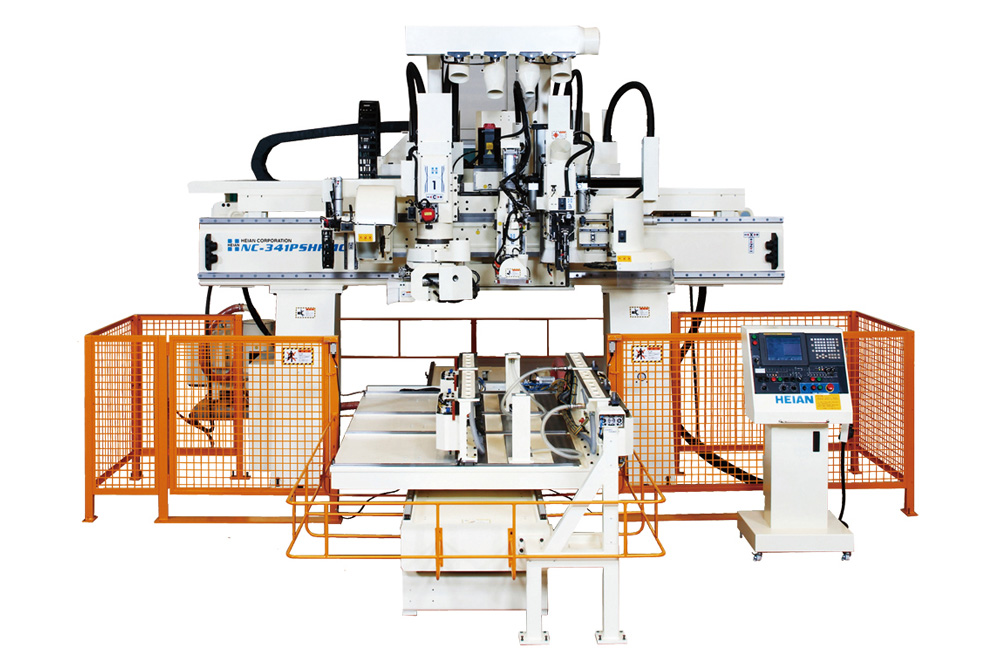

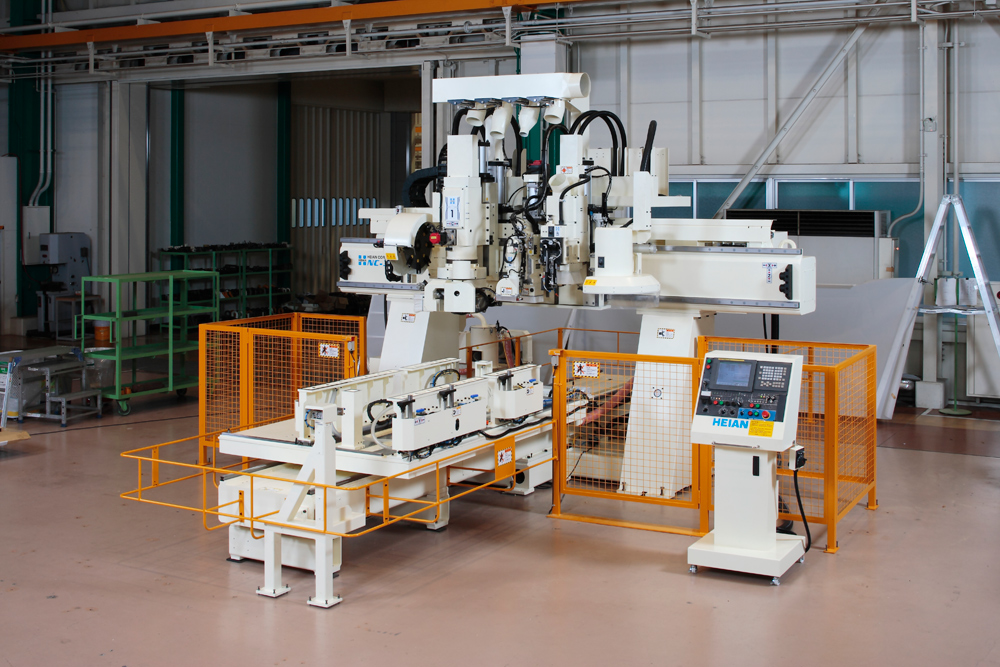

・開戸・引戸などの住宅部材のフレキシブルな生産に対応した機械。

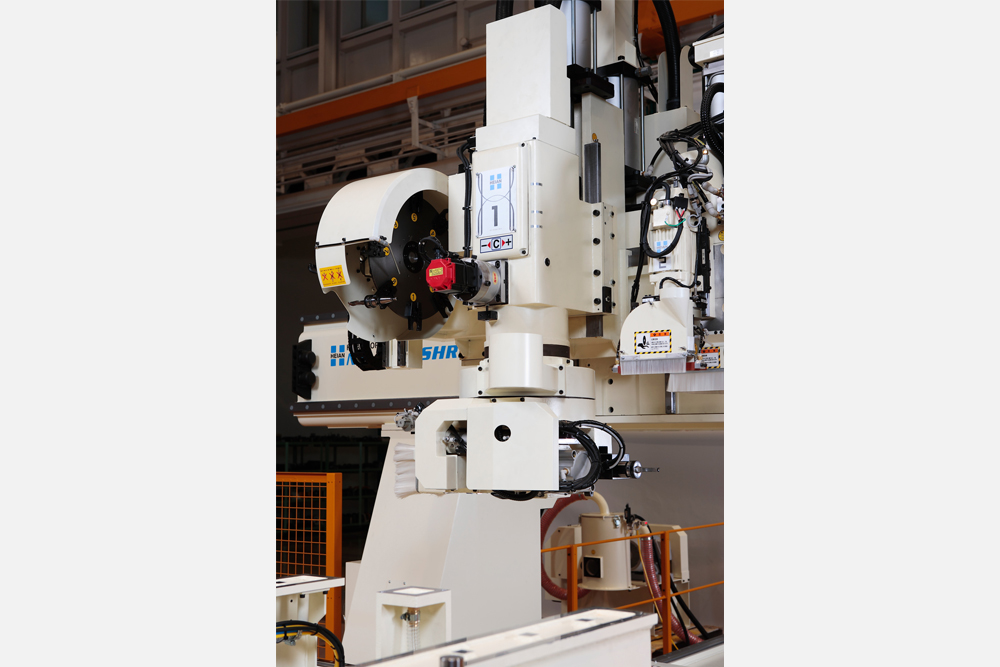

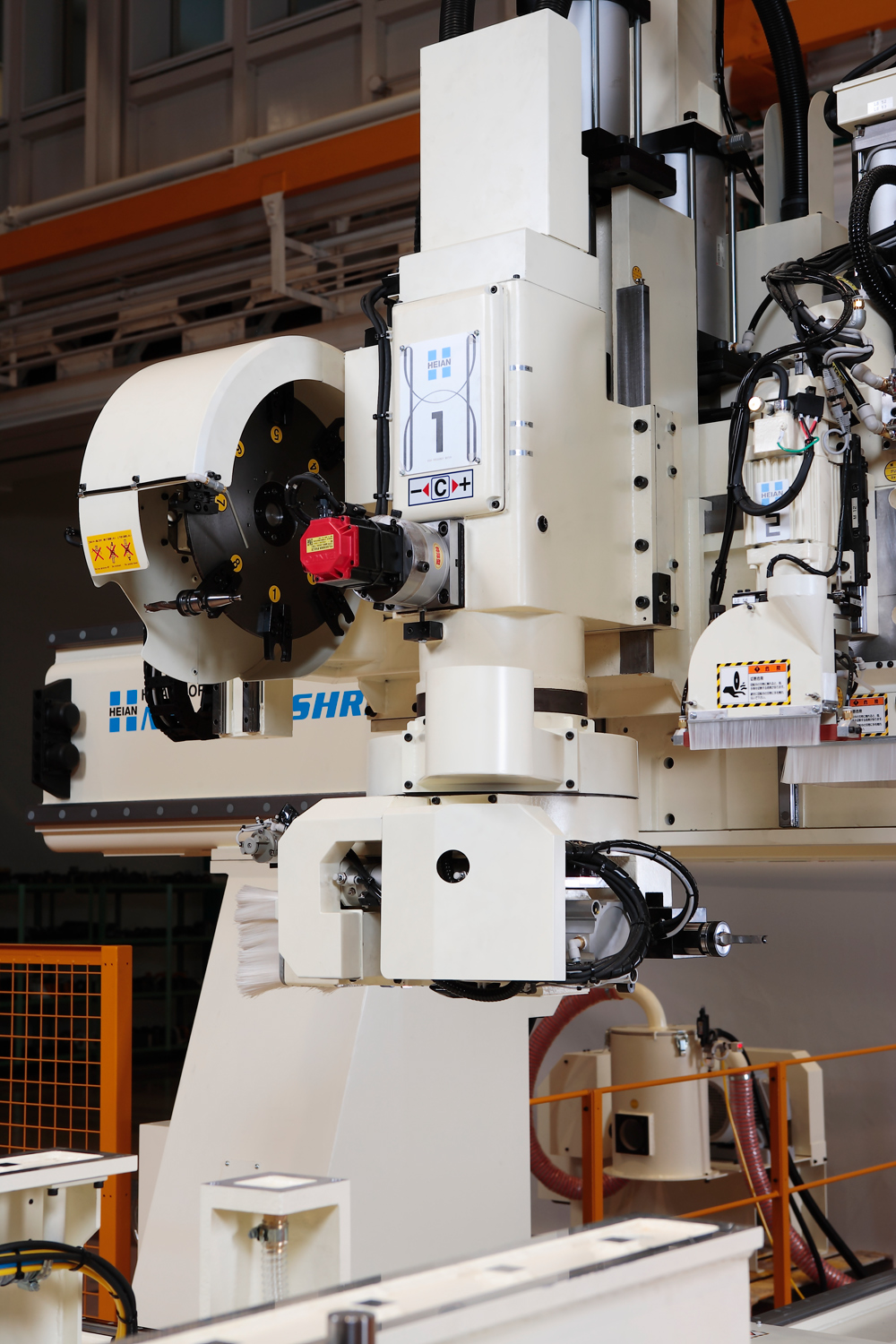

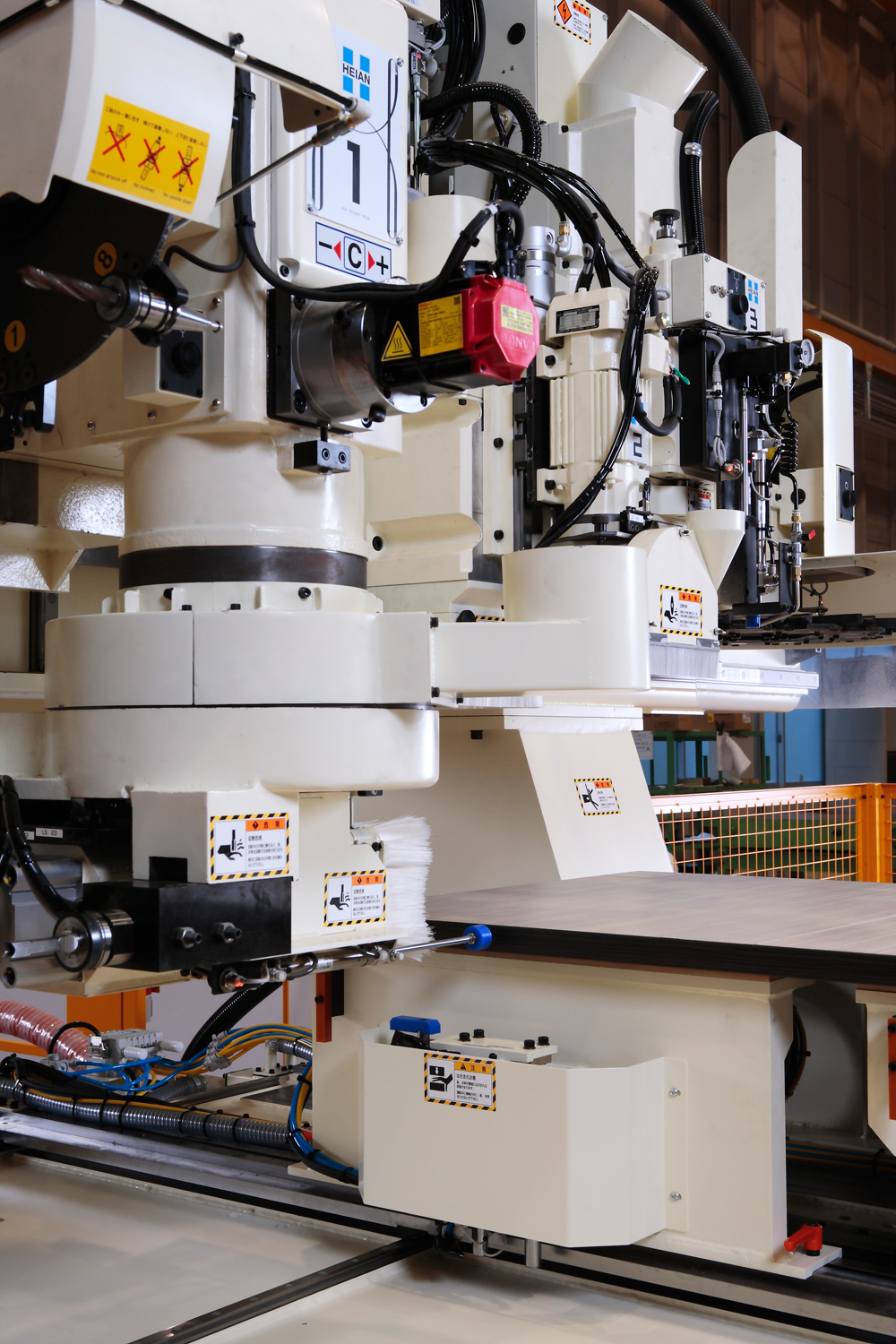

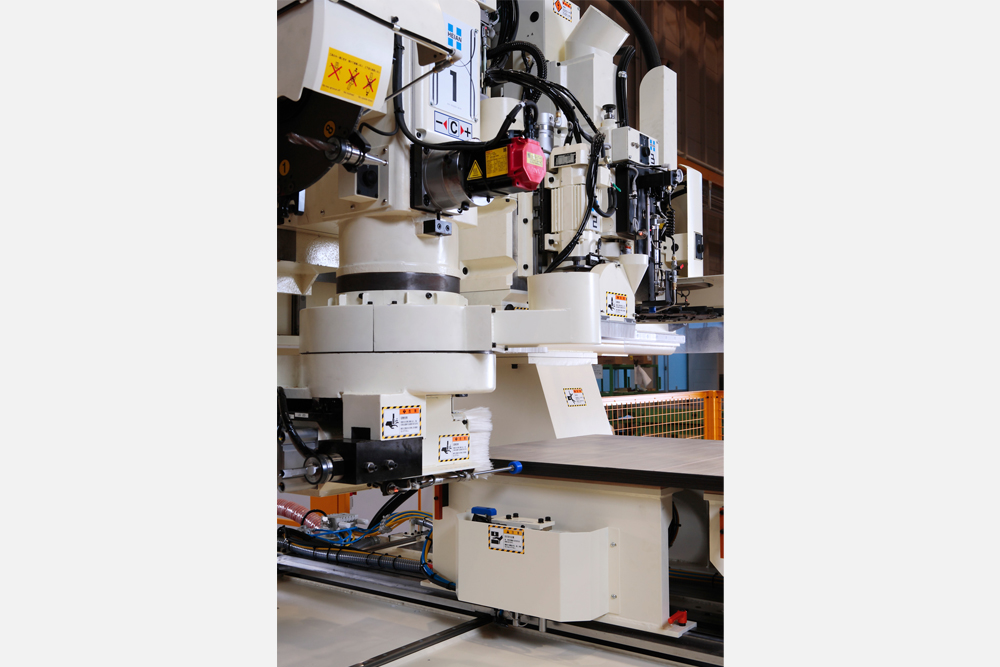

・サーボ旋回式ATC主軸、角ノミ軸を搭載し各種側面加工に対応。

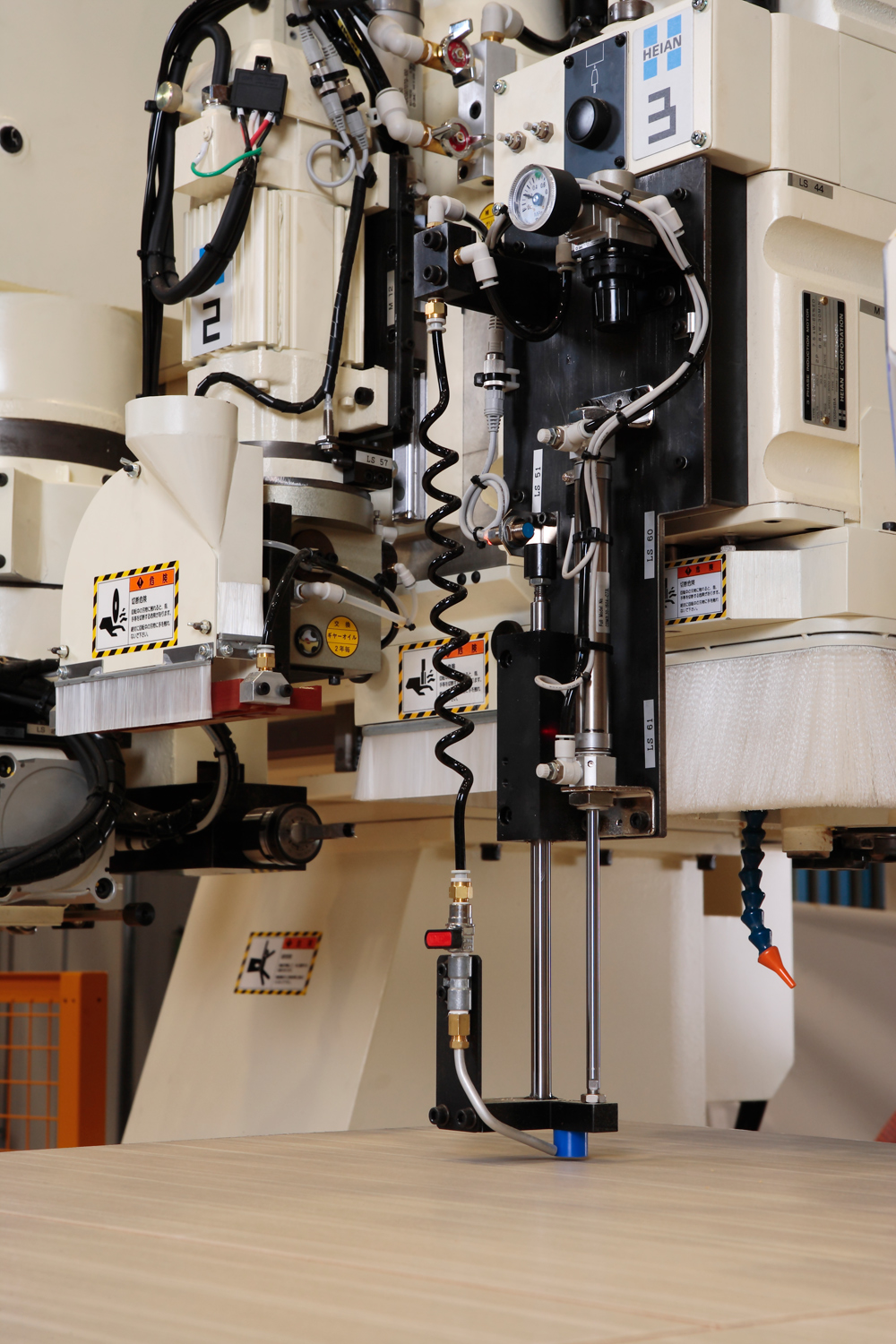

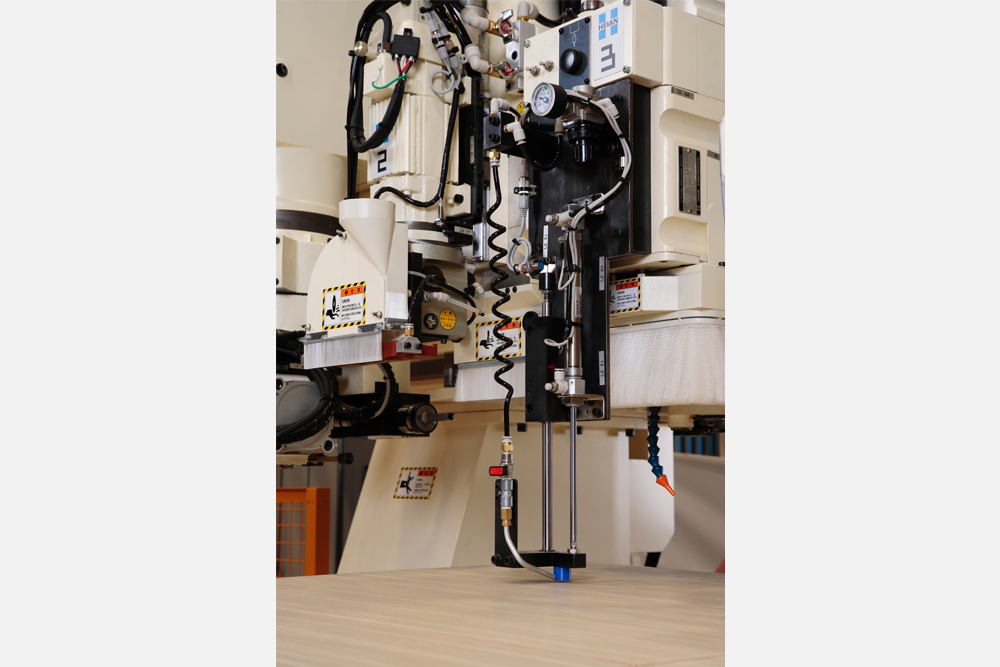

| 主軸 | No.1 | -1ｻｰﾎﾞ旋回式水平両頭軸 ATCﾙｰﾀ軸 3.7KW(ｸﾞﾘｽ封入式) 18,000r.p.m NT25 |
| -2ｻｰﾎﾞ旋回式水平両頭軸 角ﾉﾐ軸 ｺﾚｯﾄﾁｬｯｸ式 | ||
| No.2 | ﾙｰﾀ軸 5.5KW(ﾏｲｸﾛﾌｫｸﾞ潤滑) 18,000r.p.m ｴｱｰﾌﾛｰﾃｨﾝｸﾞ機構付 | |
| No.3 | ATCﾙｰﾀ軸 7.5KW(ﾏｲｸﾛﾌｫｸﾞ潤滑) 18,000r.p.m NT35 ｱﾀｯﾁﾒﾝﾄ対応 | |
| ﾏｶﾞｼﾞﾝ12本 | ||
| No.4 | ﾋﾟｷﾞｰﾊﾞｯｸ式90ﾟ旋回式鋸軸 1.8KW 5,000r.p.m ｴｱｰﾌﾛｰﾃｨﾝｸﾞ機構付 | |
| 鋸径150mm #2主軸前面取付 | ||
| 軸間 | #1-2 550mm･#2-3 350mm | |
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1600mm x 2600mm (吸着ﾌﾞﾛｯｸ式縦長ﾃｰﾌﾞﾙ) |
| 吸着ﾌﾞﾛｱ | 5.5KW x 1 | |
| ｽﾄﾛｰｸ･ 早送り速度 | X軸(ﾍｯﾄﾞ左右) | 2900mm･60m/min |
| Y軸(ﾃｰﾌﾞﾙ前後) | 3400mm･60m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 250mm･10m/min | |
| C軸(水平軸旋回) | ±180ﾟ･3000ﾟ/min | |
| NC装置 | HEIAN-FANUC | |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 5433mm x 7165mm x 3368mm |
