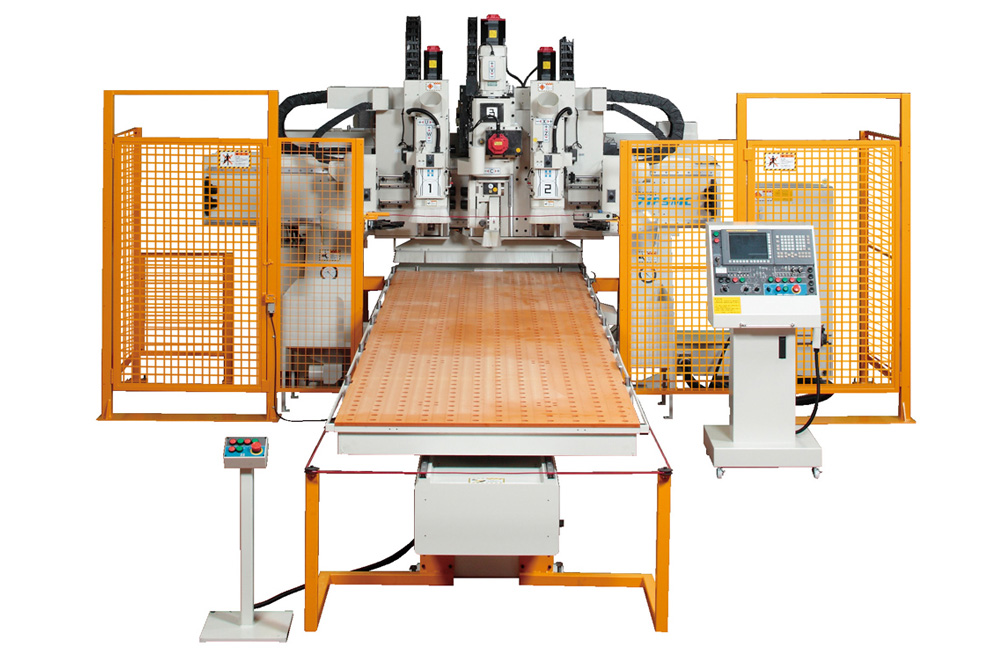

階段加工用複合マシニングセンタNC-371PMC-1350
・360°旋回鋸軸による接続部端加工が可能。
・左右対称同時2枚加工。正逆回転で、加工物の欠け防止対策もされています。

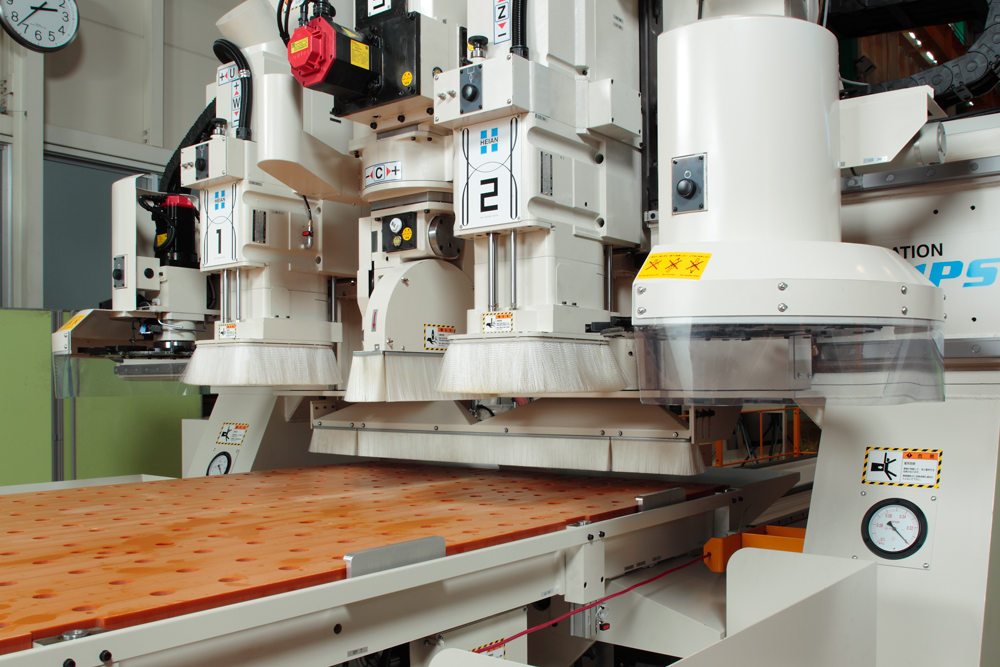

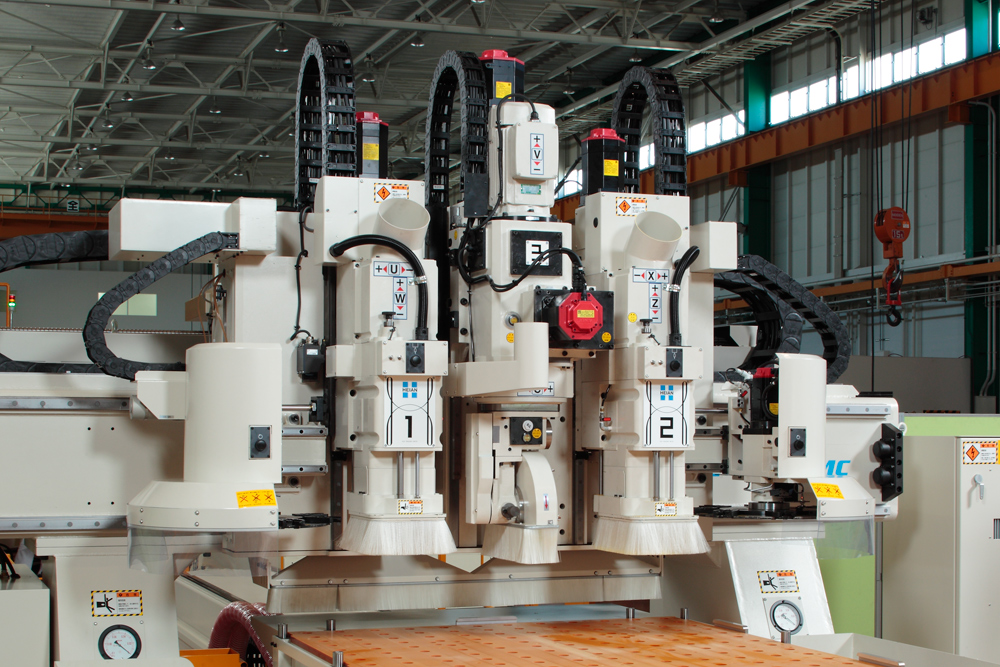

| 主軸 | No.1･2 | ATCﾙｰﾀ軸 7.5/8.8KW(ｵｲﾙﾐｽﾄ) 18,000r.p.m 正逆指令 NT35 |
| ﾏｶﾞｼﾞﾝ8本 | ||
| No.3 | ｻｰﾎﾞ旋回鋸軸 3.7KW 3,600r.p.m(60HZ) | |
| 軸径φ25.4mm/鋸径φ305/切断厚80mm/締代3mm | ||
| 軸間 | #1-3 Min400mm，#2-3 380mm固定 | |
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1300mm x 5000mm 吸着式縦長ﾃｰﾌﾞﾙ(吸着2分割･ﾃｰﾌﾞﾙ上面ﾍﾞｰｸﾗｲﾄ取付) |
| 吸着ﾌﾞﾛｱ | 7.5KW x 2 | |
| ｽﾄﾛｰｸ･ 早送り速度 | X軸(No.2･3ﾍｯﾄﾞ左右) | 1800mm･40m/min |
| U軸(No.1ﾍｯﾄﾞ左右) | 1250mm･40m/min | |
| Y軸(ﾃｰﾌﾞﾙ前後) | 5200mm･40m/min | |
| Z軸(No.2ﾍｯﾄﾞ上下) | 250mm･10m/min | |
| W軸(No.1ﾍｯﾄﾞ上下) | 250mm･10m/min | |
| V軸(No.3ﾍｯﾄﾞ上下) | 250mm･10m/min | |
| C軸(No.3ﾍｯﾄﾞ旋回) | 360ﾟ･3000ﾟm/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 5040mm x 11453mm x 2602mm |
